MATERI 3 PKWU KELAS X SEMESTER 1

Perancangan Produk Teknologi Transportasi dan Logistik

Perancangan Produk Teknologi Transportasi dan Logistik

Proses perancangan produk diawali dengan identifikasi masalah, pencarian ide solusi, dilanjutkan dengan pembuatan gambar atau sketsa ide. Ide terbaik kemudian dikembangkan nienjadi produk rekayasa yang akan dibuat, dilanjutkan dengan persiapan produksi dan proses produksi. Produksi adalah membuat produk hasil rekayasa sehingga siap dijual.
Identifikasi Masalah
Perancangan produk bertujuan untuk menemukan solusi dari sebuah permasalahan, dalam hal ini permasalahan transportasi dan logistik. Proses perancangan diawali dengan mengidentifikasi permasalahan transportasi atau logistik yang ada di sekitar kita. Salah satu contoh masalah transportasi sederhana adalah :
  • Konsumen membeli 4 buah jus buah dalam gelas plastik dan akan membawanya ke rumah. Bagaimana agar konsumen dapat membawa dengan nyaman dan jus buah dalam gelas tidak tumpah?
  • Sebuah usaha katering harus membawa 100 buah piring makan dan 100 pasang sendok garpu untuk sebuah pesta kebun atau pesta di lapangan rumput. Bagaimana agar piring-piring dapat dibawa dengan aman ke lokasi pesta yang tidak memungkinkan dijangkau mobil?
  • Panenjamur pada rakjamur yang tersusun vertikal membutuhkan a lat bantu bawa yang memudahkan petani membawa dan menyimpan hasil panen yang melindungi dari resiko kerusakan.
Mencari Solusi dengan Curah Pendapat

Langkah selanjutnya adalah mencari ide sebagai solusi dari masalah tersebut. Cara yang dapat dilakukan adalah melalui curah pendapat (brainstorming) yang dilakukan dalam kelompok. Pada proses brainstorming ini, setiap anggota kelompok harus membebaskan diri untuk menghasilkan ide-ide yang beragam dan sebanyak-banyaknya. Beri kesempatan juga untuk munculnya ide-ide yang tidak masuk akal sekalipun.Tuangkan ide-ide tersebut ke dalam sketsa. Kunci sukses dari tahap brainstorming dalam kelompok adalah jangan ada perasaan takut salah, setiap orang berhak mengeluarkan pendapat, saling menghargai pendapat teman, boleh memberikan ide yang merupakan perkembangan dari ide sebelumnya, dan jangan lupa mencatat setiap ide yang muncul. Ide meliputi bentuk dan ukuran wadah atau tempat barang, sumber tenaga dan kendali yang digunakan, sistem mekanik yang dapat digunakan dan lain-lain. (gambar ide sketsa untuk masalah gelas jus, piring katering, panen janiur).

Contoh sketsa ide untuk produk pembawa gelas jus.
Contoh sketsa ide untuk produk pembawa gelas jus.
Contoh sketsa ide untuk pembawa piring dengan kereta.
Contoh sketsa ide untuk pembawa piring dengan kereta.
 Contoh sketsa ide untuk pembawa dengan tenaga manusia.
 Contoh sketsa ide untuk pembawa dengan tenaga manusia.
Contoh sketsa ide untuk keranjang panen jamur.
Contoh sketsa ide untuk keranjang panen jamur.
Rasionalisasi

Rasionalisasi adalah proses mengevaluasi ide-ide yang muncul dengan pertimbangan-pertimbangan teknis, di antaranya bagaimana cara menggunakan produk terse but, apakah bah an dan teknik yang ada sudah tepat untuk mewujudkannya? Apakah memungkinkan untuk diproduksi dengan teknik produksi yang ada saat ini? Bagaimana proporsi dan ukuran yang sesuai untuk produk tersebut agar mudah digunakan oleh manusia? Dan pertanyaan-pertanyaan lainnya.

Perhatikan sketsa-sketsa yang telah dibuat. Pilih ide-ide yang dianggap baik dan potensial untuk memecahkan masalah transportasi atau logistik. Kembangkan ide-ide ini dengan rasional, dan tuangkan ke dalam sketsa­sketsa selanjutnya.

Contoh sketsa pembawa gelas jus setelah pengembangan secara rasional
Contoh sketsa pembawa gelas jus setelah pengembangan secara rasional
Contoh sketsa pembawa gelas jus dengan cara bawanya
Contoh sketsa pembawa gelas jus dengan cara bawanya
Contoh salah satu sketsa ide pembawa peralatan makan setelah pengembangan secara rasional
Contoh salah satu sketsa ide pembawa peralatan makan setelah pengembangan secara rasional
Contoh salah satu sketsa ide berbeda untuk fungsi yang sama sebagai pembawa peralatan makan.
Contoh salah satu sketsa ide berbeda untuk fungsi yang sama sebagai pembawa peralatan makan.
Contoh sketsa rak untuk panen jamur.
Contoh sketsa rak untuk panen jamur.
Prototyping atau Membuat Studi Model

Sketsa ide yang dibuat pada tahap-tahap sebelumnya adalah format dua dimensi. Artinya, hanya digambarkan pada bidang datar. Produk teknologi transportasi dan logistik yang akan dibuat adalah berbentuk tiga dimensi. Maka, studi bentuk selanjutnya dilakukan dalam format tiga dimensi yaitu dengan studi model. Studi model dapat dilakukan dengan material sebenarnya maupun bukan material sebenarnya. Material sebenarnya adalah material yang akan digunakan pada produk teknologi yang akan dibuat. Alat bantu yang dapat digunakan dalam pembuatan studi model adalah gunting, cutter, lem, selotip (alat pemotong dan bahan perekat).
Penentuan Desain Akhir

Penetapan desain akhir dapat dilakukan melalui diskusi atau evaluasi. Proses evaluasi menghasilkan umpan balik yang bermanfaat dalam menentukan desain akhir yang terpilih.
Produksi Produk Teknologi Transportasl dan Logistik
Kegiatan produksi diawali dengan persiapan produksi. Persiapan produksi dapat berupa pembuatan gambar teknik (gambar kerja), atau gambar pola. Gambar kerja atau pola akan menjadi patokan untuk kebutuhan pembelian bahan. Produksi produk pembawa gelas jus terbuat dari satu lembar kertas karton yang dipotong dan dilipat, membutuhkan pola untuk membentuk dan melubangi kartonnya sebagai patokan produksi. Alat bantu pemindahan piring dan transportasi dapat terbuat dari beberapa bahan misalnya pipa besi, papan kayu, tali. Oleh karena itu, dibutuhkan gambar teknik untuk patokan produksi.
Tahapan produksi secara umum terbagi atas pembahanan, pembentukan, perakitan, dan finishing. Tahap pembahanan adalah mempersiapkan bahan atau material agar siap dibentuk. Pada pembuatan produk pembawa gelas jus dengan bahan kertas karton, pembahanan adalah menggambarkan pola pada karton dan memotongnya berdasarkan pola. Penempatan pola pada setiap lembar karton harus mempertimbangkan efisiensi bahan. Pada produksi dalam jumlah terbatas, pemotongan dapat dilakukan dengan gunting atau cutter dengan teliti agar rapi. Pad a produksi dalam jumlah besar, pemotongan dapat dilakukan dengan penggunaan cutting punch, yaitu pemotong yang sudah berbentuk pola. Cutting punch untuk pemotong kertas biasanya terbuat dari plat besi.

Contoh Pola Kertas
Contoh Pola Kertas
Pada pembuatan alat bantu pemindah piring dan transportasi dengan bahan pipa besi, papan kayu, tali dan lain-lain, pembahanan yang dilakukan di antaranya adalah melakukan pemotongan dan penghalusan papan agar siap dibentuk serta pemotongan pipa agar sesuai dengan kebutuhan produksi.
Tahapan proses pembahanan dilanjutkan dengan proses pembentukan. Pembentukan bahan baku bergantung pada jenis material, bentuk dasar material dan bentuk produk yang akan dibuat. Material kertas dibentuk dengan cara dilipat. Kayu, bambu dan rotan lainnya dapat dibentuk dengan cara dipotong atau di pa hat. Pemotongan bahan dibuat sesuai dengan bentuk yang direncanakan. Pemotongan dan pemahatan juga biasanya digunakan untuk membuat sambungan bahan, seperti menyambungkan bilah-bilah papan atau dua batang bambu. Pembentukan besi dan rotan, selain dengan pemotongan, dapat menggunakan teknik pembengkokan. Pembentukan besi juga dapat menggunakan teknik las. Logam lempengan dapat dibentuk dengan cara pengetokan.

Tahap berikutnya adalah perakitan dan finishing. Sebuah produk pada umumnya terdiri dari beberapa bagian, misalnya bagian rangka, bagian dinding dan roda.Perakitan adalah menggabungkan bagian-bagian dari sebuah produk. Perakitan dapat memanfaatkan bahan pendukung untuk penguat seperti lem, paku, benang, tali atau teknik sambungan tertentu. Tahap terakhir adalah finishing. Finishing dilakukan sebagai tahap terakhir sebelum produk tersebut dimasukan ke dalam kemasan. Finishing dapat berupa penghalusan dan/atau pelapisan permukaan. Penghalusan yang dilakukan diantaranya penghalusan permukaan kayu dengan arnplas atau menghilangkan lem yang tersisa pada permukaan produk. Finishing dapat juga berupa pelapisan permukaan atau pewarnaan agar produk yang dibuat lebih awet dan lebih menarik.
Kelancaran produksi juga ditentukan oleh cara kerja yang memperhatikan K3 (Kesehatan dan Keselamatan Kerja). Upaya menjaga kesehatan dan keselamatan kerja bergantung pada bahan, alat dan proses produksi yang digunakan, pada proses produksi. Proses pembahanan dan pembentukan material solid seringkali menghasilkan sisa potongan atau debu yang dapat melukai bagian tubuh pekerjanya. Maka, dibutuhkan alat keselamatan kerja berupa kaca mata melindung dan masker antidebu. Proses pembahanan dan finishing apabila menggunakan bahan kimia yang dapat berbahaya bagi kulit dan pernapasan, pekerja harus menggunakan sarung tangan dan masker dengan filter untuk bahan kimia. Sela in alat keselamatan kerja, yang tak kalah penting adalah sikap kerja yang rapi, hati-hati, teliti dan pen uh konsentrasi. Sikap tersebut akan mendukung kesehatan dan keselamatan kerja.

Kemasan Produk Transportasi dan Logistik

Kemasan untuk produk teknologi berfungsi untuk melindungi produk kerusakan serta memberikan kemudahan membawa dari lokasi produksi hingga sampai ke konsumen. Kemasan juga berfungsi untuk menambah daya tarik, dan sebagai identitas atau brand dari produk tersebut. Fungsi kemasan didukung oleh pemilihan material, bentuk, warna, teks dan grafis yang tepat. Material yang digunakan untuk membuat kemasan beragam bergantung dari produk yang akan dikemas. Prociuk yang mudah rusak harus menggunakan kemasan yang memiliki material berstruktur. Pemilihan material juga disesuaikan dengan identitas atau brand dari produk tersebut. Daya tarik dan identitas, selain ditampilkan oleh material kemasan, juga dapat ditampilkan melalui bentuk, warna, teks dan grafis. Pengemasan dapat dilengkapi dengan label yang memberikan informasi teknis maupun memperkuat identitas atau brand.

Kemasan produk rekayasa berfungsi melindungi produk dari debu dan kotoran serta memberikan kemudahan distribusi. Kemasan yang melekat pada produk disebut sebagai kemasan primer. Kemasan sekunder berisi beberapa kemasan primer yang berisi produk. Kemasan untuk distribusi disebut kemasan tersier. Kemasan primer produk melindungi produk dari benturan dan kotoran serta berfungsi menampilkan daya tarik dari produk serta memberikan kemudahan untuk distribusi dari tempat produksi ke tempat penjualan. Perlindungan bisa diperoleh dari kemasan tersier yang membuat kemasan beragam bergantung dari produk yang akan dikemas. Kemasan produk sebaiknya memberikan identitas atau brand dari produk tersebut atau dari produsennya.

Material kemasan untuk melindungi dari kotoran dapat berupa lembaran kertas atau plastik. Tidak semua produk membutuhkan kemasan primer, tetapi setiap produk membutuhkan identitas. ldentitas dapat berupa stiker atau selubung karton yang berisi nama dan keterangan. Pada produk fungsional dibutuhkan keterangan cara penggunaan produk. Keterangan lain yarg dibutuhkan untuk distribusi adalah simbol yang berstandar internasional untuk penanganan kemasan distribusi.
Bahan karton korigated gelombang (kiri) dan kardus (kanan) untuk kemasan distribusi.
Bahan karton korigated gelombang (kiri) dan kardus (kanan) untuk kemasan distribusi.
Selotip untuk kemasan distribusi (kiri) dan dispenser selotip (kanan)
Selotip untuk kemasan distribusi (kiri) dan dispenser selotip (kanan)

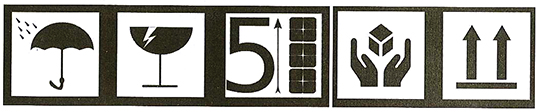

Simbol-simbol yang dipasang pada kemasan distribusi.
 Simbol-simbol yang dipasang pada kemasan distribusi.


Sumber : http://www.bejari.com/2017/01/perancangan-produk-teknologi.html
